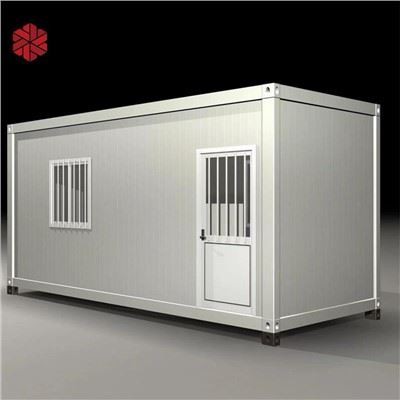

Cases diminutes fora de contenidors

Dimensions exteriors:

6055 * 2990 * 2896 mm

Dimensions del paquet:

6055 * 2990 * 720 mm

Índex de paràmetres

Període de disseny

20 anys

Resistència al vent

0,50 kN/㎡

Rendiment d'aïllament acústic

Aïllament acústic Superior o igual a 25 dB

Rendiment ignífug

Nivell A

Rendiment impermeable:

Conduccions internes de drenatge organitzades

rendiment sísmic

Nivell 8

Càrrega viva a terra

2.0kN/㎡

Càrrega viva al terrat

0,8 kN/㎡

Article

Instruccions de configuració

Quantitat

Panell de paret

Tipus 950, placa d'acer de color llana de roca de 60 mm, placa d'acer de doble cara de 0,45 mm, llana de roca 65 kg/m³, costelles de compressió de doble cara, color doble blanc

1 conjunt

marc

Marc superior (Q235)

Biga principal superior: biga galvanitzada de 2,5 mm, amplada de 180 mm

4 peces

Article superior: galvanitzat C80*2,5 mm

7 peces

Marc inferior (Q235)

Biga principal inferior: biga galvanitzada de 2,5 mm, amplada 160 mm

4 peces

Tira inferior: tub quadrat de 60 mm × 120 mm × 1,2 mm, acer C120 × 2,5 mm

9 peces

Sòl: 18 mm de gruix, taula de poliment de ciment 1176 × 2810 mm × 5 fulles

1 conjunt

Vertical

Columna: 2,5 mm galvanitzat, 210 mm * 150 mm * 2526 mm

4 peces

Cargol hexagonal

48 peces

Peces cantoneres (Q235)

Peces cantoneres galvanitzades: 210mm × 150mm, gruix 4,0 mm,

8 peces

Tractament de superfícies

Tractament de pintura en aerosol electrostàtica i galvanitzat (gruix de zinc superior o igual a 80μm)

1 conjunt

Top enrotllat de colors

Tapa d'acer de color de 0,45 mm de gruix, mossegada de 360-graus, impermeable

1 conjunt

Capa d'aïllament superior

Cotó aïllant de fibra de vidre de 60 mm, pel·lícula de resina PE

1 conjunt

Baixada

¢50mm, baixant de PVC, L2800mm

4 peces

Rajoles del sostre

0.35 mm de gruix 831 rajoles de sostre integrades 7 làmines

1 conjunt

Abeurador d'inundació

Abeurador integrat per inundar i vorejar a la part inferior del panell de paret: 5633 mm × 2 peces, 2688 mm × 2 peces

1 conjunt

Porta

Porta ajustada, mida superior o igual a W840mm×H2035mm, placa d'acer de 0,3 mm, pany de maneta

1 conjunt

Finestra

Finestra corredissa d'acer de plàstic de la sèrie Upvc, vidre doble w930mm * h1100mm més antirobatori i finestra de pantalla

2 peces

Pis

Decoració de 1,6 mm de gruix de PVC antilliscant, resistent al desgast, costura de soldadura de fusió en calent

1 conjunt

Interior més accessoris:

{{0}}Peces d'acer de color de 0,5 mm per a cantonades internes, peces d'acer de color de 0,5 mm per a vores de columna, sòcol de PVC (marró)

1 conjunts

Circuit interior

làmpades: làmpada de panell pla quadrat de 36 W × 2 jocs;

Endoll: 1 endoll de tres forats (aire condicionat), 4 endolls de cinc forats, 1 d'obertura única

Línia elèctrica: 4m2 per entrada, 4m2 per aire condicionat, 2,5m2 per endoll, 1,5m2 per il·luminació

Caixa de distribució: 1 caixa elèctrica de muntatge ocult, protecció contra fuites 32A 2p1;

Entrada: un conjunt de presa d'entrada industrial"

1 conjunt
